不朽情缘特瓷耐磨陶瓷衬板在烧结厂圆筒混淆机中的应用

2017-02-21?? 来源:不朽情缘特瓷?? 作者:刘艳?? 阅读:

要害词:耐磨陶瓷衬板、烧结厂、圆筒混淆机
内容摘要:
        介绍了不朽情缘特瓷客户——众多烧结厂为提高设备作业率和圆筒混淆机的混匀效率,对圆筒混淆机衬板材质和结构进行革新 。接纳我司的耐磨陶瓷衬板后,圆筒混淆机不粘料,不但减轻了筒体负荷,提高了设备作业率,并且增大了圆筒有效直径,提高了混匀制粒效果 。


一、前言

        因高炉熟料比的不绝提高,对烧结矿的实物产量要求越来越高,烧结矿的供需矛盾日益突出,成为了制约公司生爆发长的瓶颈 。我司客户通过对使用过的大都衬板材质进行剖析,从中选用了几种衬板在混淆料进出料斗进行实验,并对使用效果作比照剖析,最后确定选用不朽情缘的耐磨陶瓷衬板 。经过近两年的生产实践证明,该耐磨陶瓷衬板抗高温、高热、耐磨等方面的性能良好,减轻了圆筒筒体负荷,提高和延长了齿式联轴器、轮胎组等零部件的使用寿命,增加了圆筒混淆机的有效直径,提高了混匀造球能力 。实践证明,在圆筒混淆机上装置耐磨陶瓷衬板是乐成的 。


二、圆筒混淆机革新前的状况

        圆筒内衬为了满足酸性球团生产工艺而接纳的结构是高分子塑料衬板上外嵌压板结构,以提高精粉皮球率,这种结构保存两方面的问题:
        1)内衬的结构不对理,因为压板磨损后物料进入结构内部挤开衬板,而牢固底板的螺栓无法拆装处理,导致衬板脱落造成设备事故,另外衬板整体结构自重较大 。
        2)筒体内挂料十分严重,圆筒挂料厚度平均达150mm左右,不但增加了设备负荷,并且还造成排料不畅,有时甚至从进料口往外排料 。
        经盘算,整个圆筒挂料重量约15t,这样使设备负荷大增,导致传动部件寿命降低,耗电高,设备故障率升高,据统计盘算,原衬板使用寿命为一年,并且还经常因脱落造成设备故障;减速机高速轴、中间齿使用寿命为半年;齿式联轴器使用寿命为三个月;轮胎组的使用寿命为两个月;挡辊使用寿命为半年 。在这种大负荷下,筒体运行很不平衡,窜动量在100mm左右,严重影响了设备作业率 。


三、耐磨陶瓷衬板选型及装置方法的革新

3.1 耐磨陶瓷衬板在烧结厂应用

        由于耐磨陶瓷衬板在钢厂混淆料进出口料斗、除尘管道中的使用效果相当好,具有良好的耐磨性能和抗攻击性能,众多钢厂选择我司耐磨陶瓷质料作为圆筒混淆机衬板 。如图:

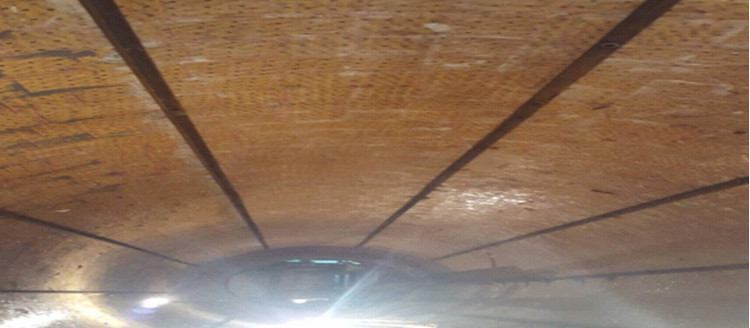

        (一)安徽某烧结厂圆筒混淆机使用不朽情缘耐磨陶瓷衬板
耐磨陶瓷衬板,烧结厂,圆通混淆机

        (二)湖南某烧结厂圆筒混淆机使用不朽情缘耐磨陶瓷衬板
  耐磨陶瓷衬板,圆筒混淆机,烧结厂

        (三)湖北某烧结厂圆筒混淆机使用不朽情缘耐磨陶瓷衬板
耐磨陶瓷衬板,圆筒混淆机,烧结厂

3.2 装置方法的革新

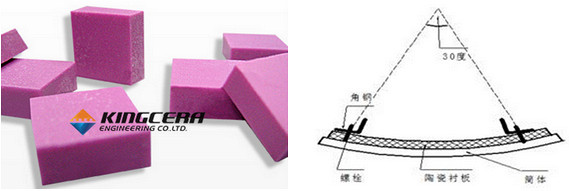

        我司利用客户年检时间,在圆筒混淆机内装置耐磨陶瓷衬板 。由于混淆机中加入的是150~180℃的蒸汽和65~80℃的混淆料,为此,我们粘贴耐磨陶瓷衬板的主要工艺是:打磨→涂胶→粘贴,然后将圆筒分成若干平分,用角钢压住衬板,每根角钢用若干个M的螺栓拧紧(螺栓焊在圆筒混淆机的内壁上) 。这种结构简单,重量轻(总重不到1.5t),不挂料,有效增加了圆筒混淆机有效直径,大大减轻了设备负荷 。革新后圆筒混淆机至今未泛起任何设备故障,设备运转平稳 。通过两年多的检验,证明完全合理,衬板装配牢固,不脱落 。如图:
不朽情缘_首页官网入口

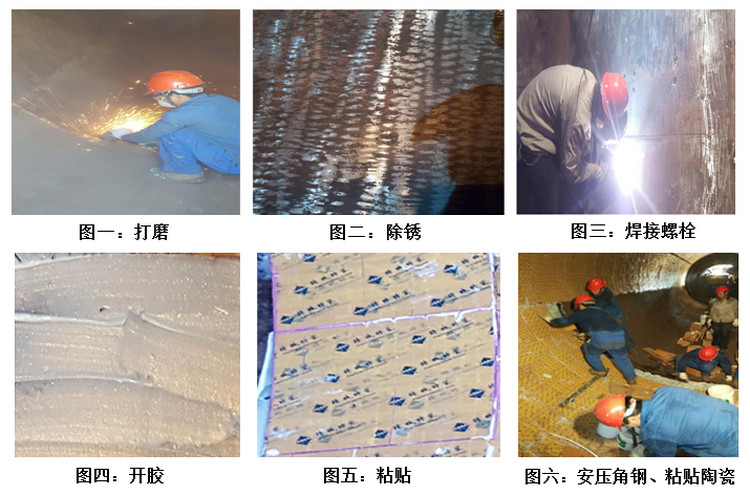

        粘贴施工办法:
耐磨陶瓷衬板,圆筒混淆机,烧结厂


四、使用效果

4.1 挂料情况

        装置了耐磨陶瓷衬板的圆筒混淆机,通过两年多的运行检验,挂料现象基本消除,只在角钢上有轻微挂料,这种压条(角钢)区域形成的料衬,对压条能起一定的;ぷ饔,而耐磨陶瓷衬板上不挂料,亦无老化、磨损现象 。预计衬板的使用寿命在5年以上 。

4.2 各传动部件的磨损情况及使用寿命

        圆筒革新至今,减速机未换零部件,预计其使用寿命可延长至5年;齿式联轴器、挡轮除计划检修时检查加油外,亦未更换;轮胎组使用寿命平均延长到一年半;筒体窜动现象基本消除,筒体转动相当平稳,到目前为止没有因故障造成; 。

4.3 工艺

        1)耐磨陶瓷衬板的优良性能使混淆机内物料轨迹合理 。压条轻微挂料,厚度适宜,为进一步强化混淆机混匀和造球能力提供了条件 。
        2)具有良好的耐高温物料冲洗性能和耐磨性能 。
        3)增大了圆筒混淆机的有效直径(增大300mm),提高了一混的混匀和二混造球的能力 。从Q-4皮带上检测的混淆料平均粒径提高了0.5mm,造球率提高了2%~3%,且混淆料粒度组成合理 。
        4)减轻了检修前生产系统日常的劳动强度,无需再清挖混淆机,节省了人力物力 。

4.4 经济效益剖析

        客户经过两年多的生产实践,在圆筒混淆机上装置耐磨陶瓷衬板后,经济效益十分显著 。
        1)减少了设备故障;颓辶鲜奔,提高了烧结机的日历作业率1%,每年可增产约烧结矿6000t 。
        2)减少了备件消耗,年节约用度8万元以上 。
        3)维修人员设备维护事情量大大降低 。
        4)平均粒径增大,料层透气性更好,V⊥加速,烧结机利用系数提高约0.02t/(m2•h) 。
        5)衬板使用寿命至少延长5倍以上,平均年节约用度10万以上 。


五、结语

        不朽情缘耐磨陶瓷衬板烧结机系统中的应用,具有以下特点:
        1)重量轻、厚度薄、不粘料,不但减轻了筒体负荷,提高了设备作业率,并且增大了圆筒有效直径,提高了混匀制粒效果 。
        2)通过有机粘结剂直接粘结在筒体本体上,能有效避免设备腐化和磨损,延长了圆筒使用寿命 。
        3)耐磨性能优良,使用寿命延长 。
